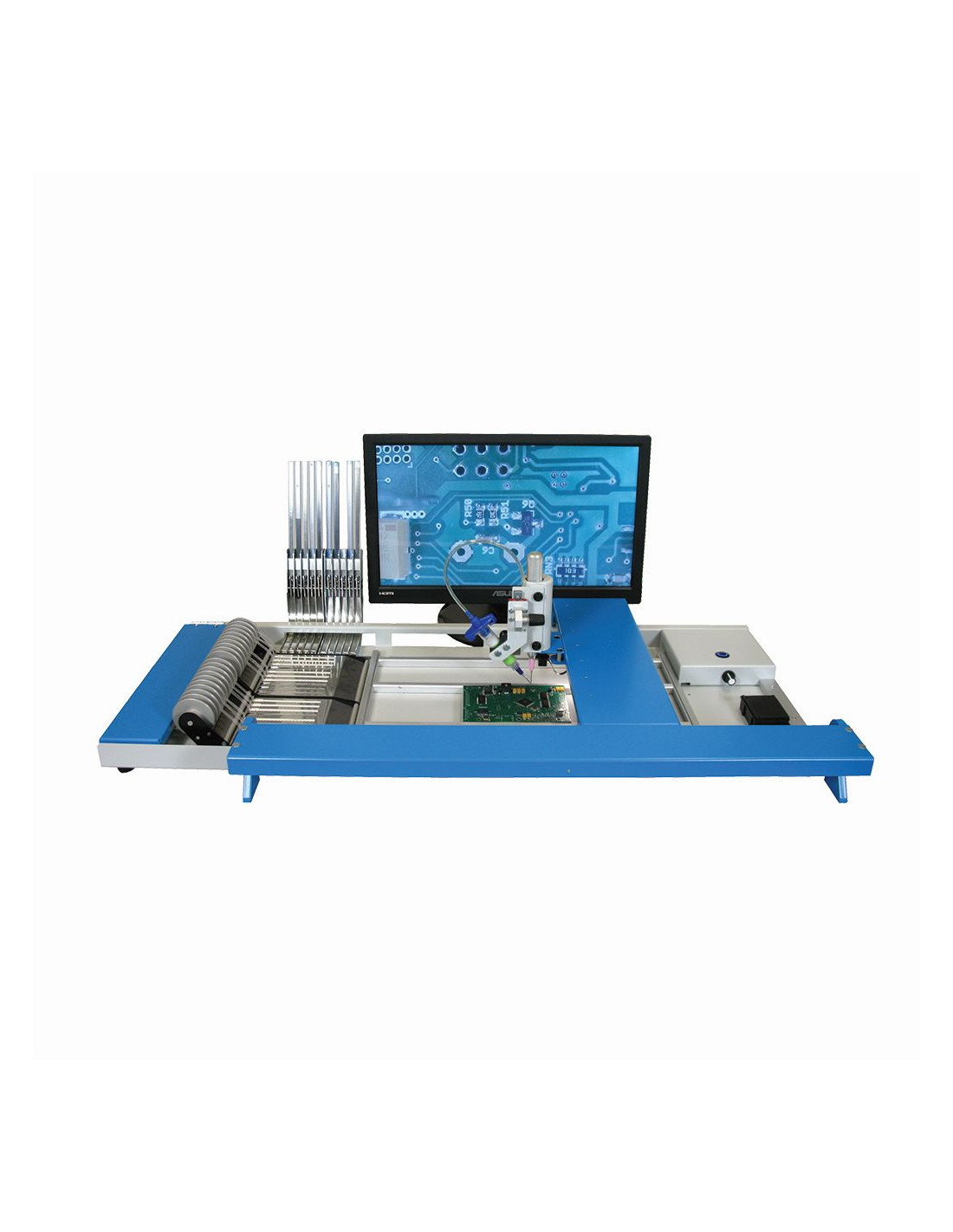

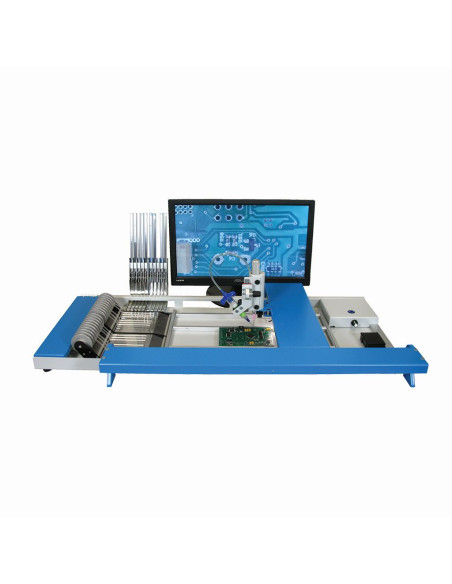

SMD manipulátor s optikou

Manipulátor spolu s podavači a osazovacím stolkem tvoří kompaktní, výkonný osazovací systém na osazování prototypových desek plošných spojů (DPS) nebo na ruční osazování DPS malých sérií.

Dodávaný je bez podavačů a dávkovací hlavy DH10, které tvoří volitelné příslušenství.

Lehký pohyb ramene v osách X a Y umožňuje pohodlné vybírání součástek z podavačů a jejich umístění po celé ploše. Přesné vedení polohovací hlavy v ose Z znamená kolmé a jemné umístění součástky do pasty, počínaje velikostí čipu 0201. Vodicí knoflík hlavy slouží současně na otáčení jehly kolem své osy. V hlavě je také malý, ale výkonný zdroj světla a vakuový spínač. Jemné stisknutí polohovací hlavy se rozumí jako nabírání součástek a hluboké stlačení jako osazení. Vakuové čerpadlo s regulací podtlaku je součástí standardní dodávky.

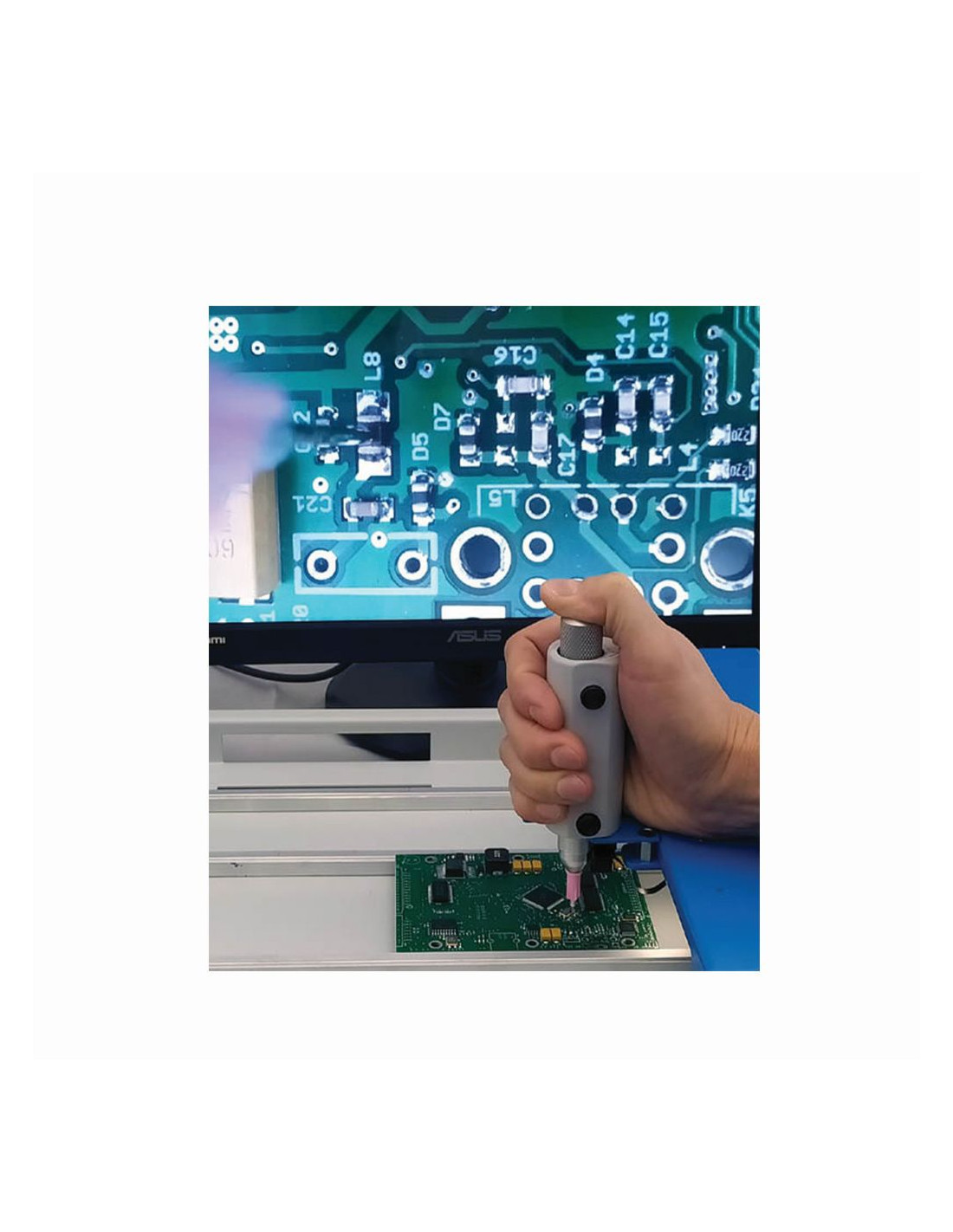

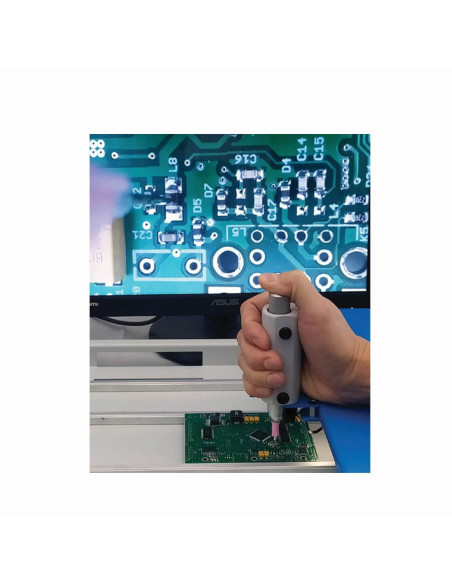

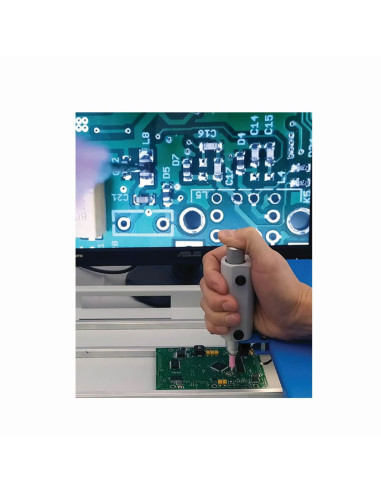

Pro osazování malých čipů velikosti 0201 jakož i pro přesné napolohování IO s velmi jemnou roztečí je v hlavě zabudovaná miniaturní CCD kamera. Kamera má 2 polohy a zobrazuje buď osazovacím jehlu nebo dávkovací trysku. Zvětšený obraz pod malým
úhlem se zobrazuje na velkém 15 "monitoru.

S přídavnou dávkovací hlavou je možné na DPS aplikovat pájecí pastu, lepidlo nebo jiná média. Přesné vedení ruky s kartridže umožňuje výdej přesného množství na správném místě. Je třeba ale dokoupit vhodný dispenzer. Doporučujeme použít například JB 1113N.

Standardní dodávka obsahuje: Stůl manipulátora s pohyblivým ramenem a hlavou s osvětlením a kamerou, 15 '' monitor, napáječ 230/12 V, vakuovou pumpu, 3 magnetické držáky DPS, přísavky, náhradní jehly pro vakuovou pipetu, návod k obsluze.

Technické parametry:
Rozměry manipulátoru (d / š / v): 790 x 390 x 170 mm
Max. rozměr s podavači: 1140 x 650 mm
Pohyb ramene v osách x / y / z: 470 x 230 x 15 mm

Pracovní plocha max: 350 x 210 mm
Napájení hlavy: Adaptér 12 V, 800 mA

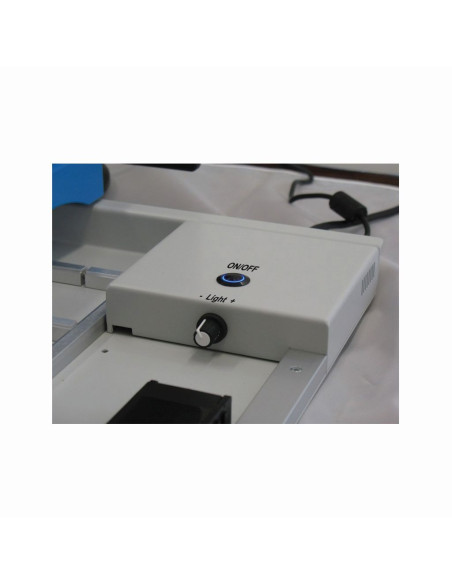

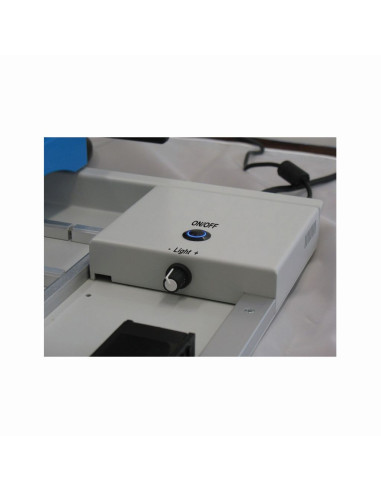

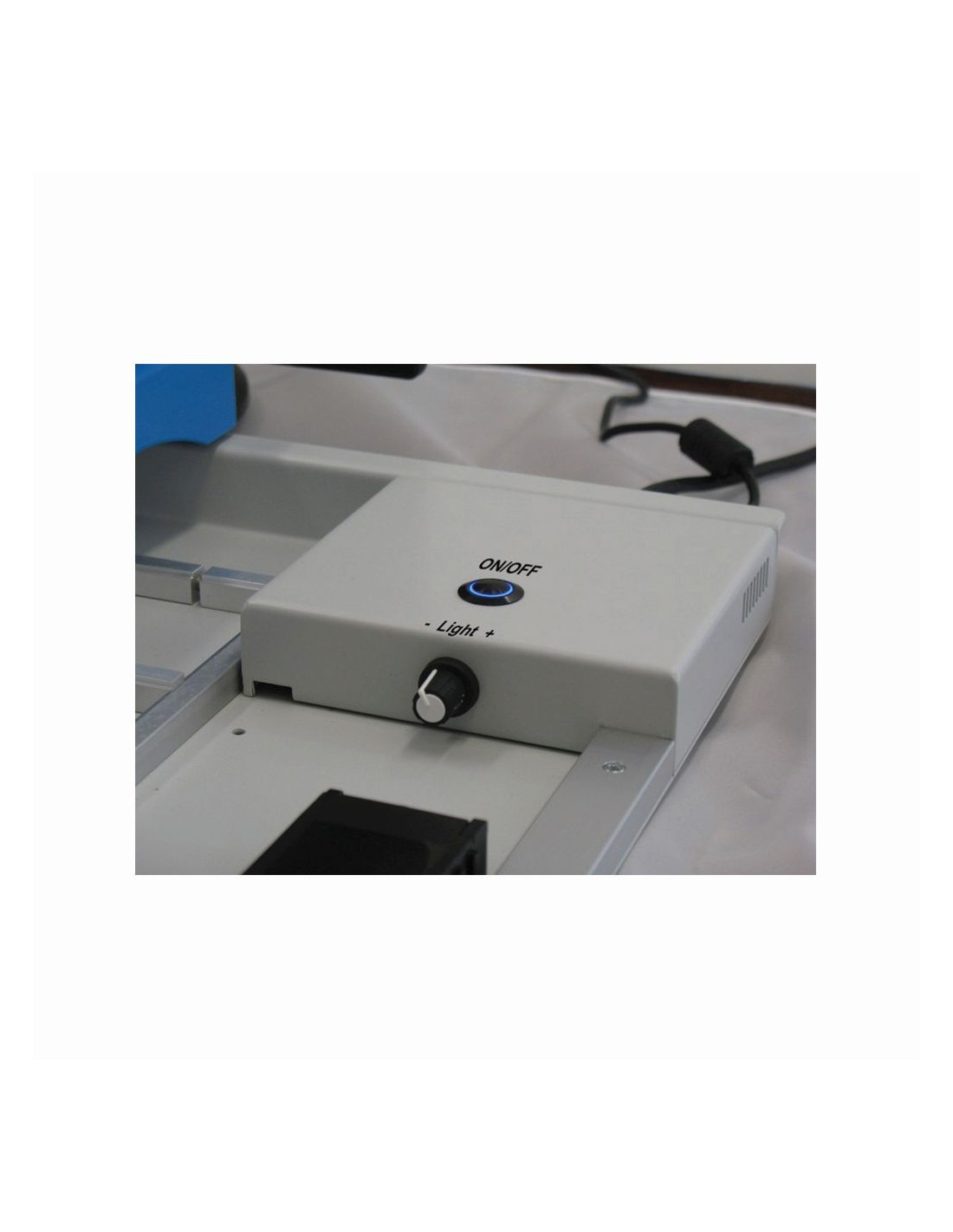

Napáj. vakuové pumpy: 230 V, 6 W

Kamera:
Úhel zobrazení: 78 °
CCD senzor: 1/4 "- 8 Mpix
Rozlišení videa: 1080p30 - Full HD

Monitor
Rozměry displeje: 15,6 "(40 cm) širokoúhlý 16: 9
Rozlišení: 1366 x 768 bodů
Rozměry se stojanem: 378 x 281 x 189 mm

Zvláště se objednávají následující doplňky:
FDT-108 Sdružený podavač pro 10 ks 8 mm pásek
FDT-108H Držák 10 kotoučů pro podavač FDT-108
FDS-8 Sdružený podavač pro 5 tyčí IO typu SO-8
FDS-16 Sdružený podavač pro 5 tyčí IO typu SO-16
PG3 Přísavky gumové - sada 3 ks
DH10 Dávkovací hlava
JB 1113N Dispenzer JB 1113N
