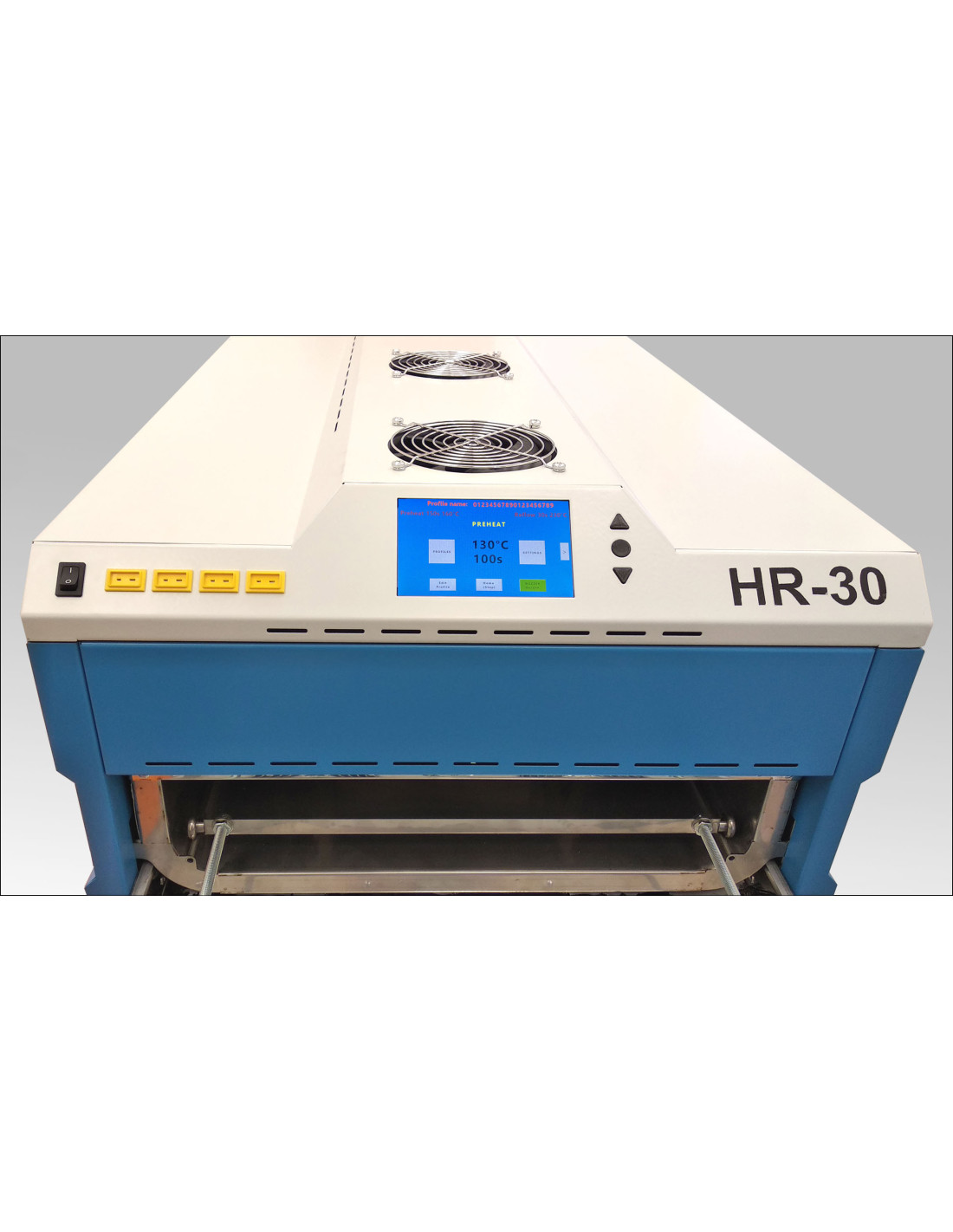

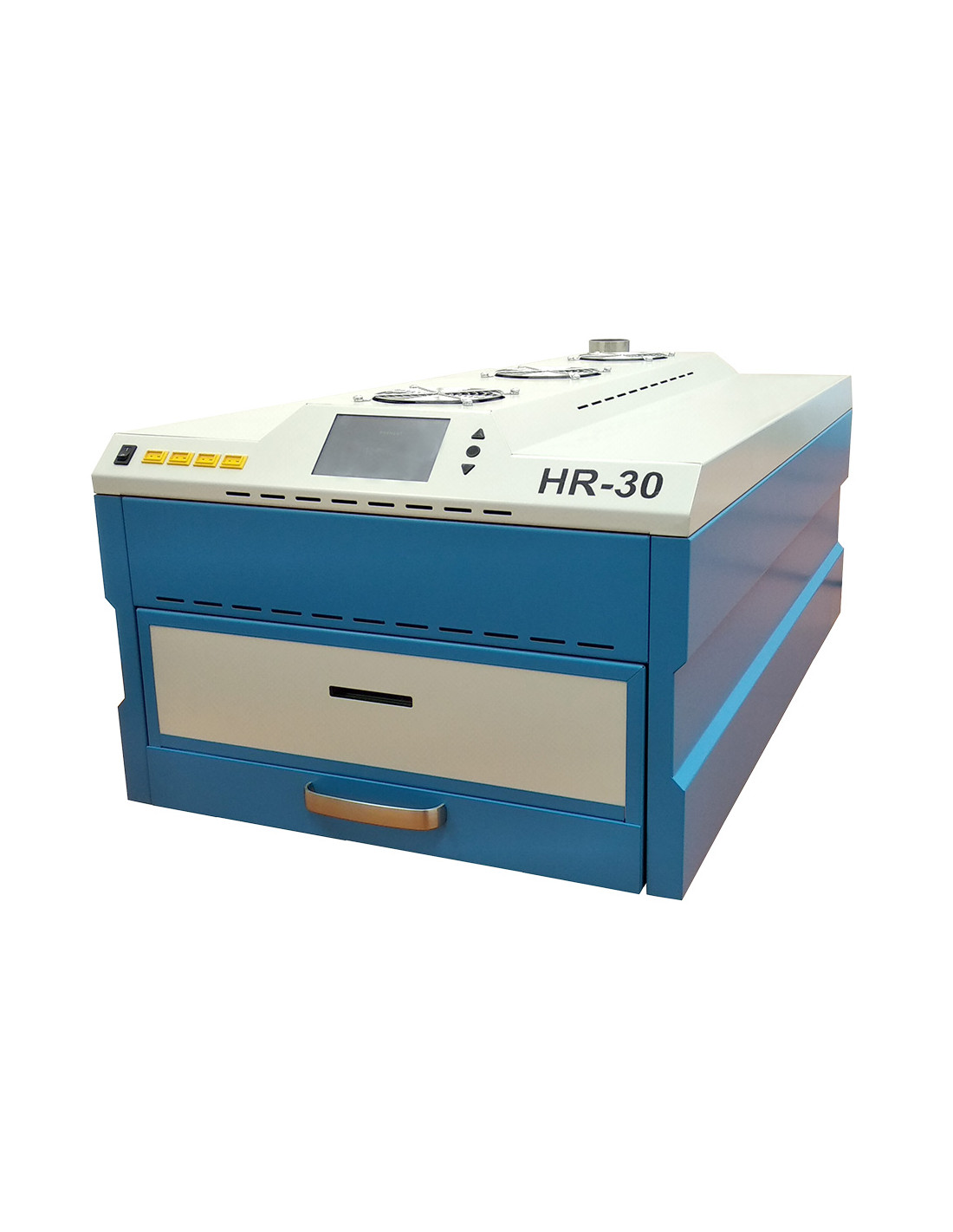

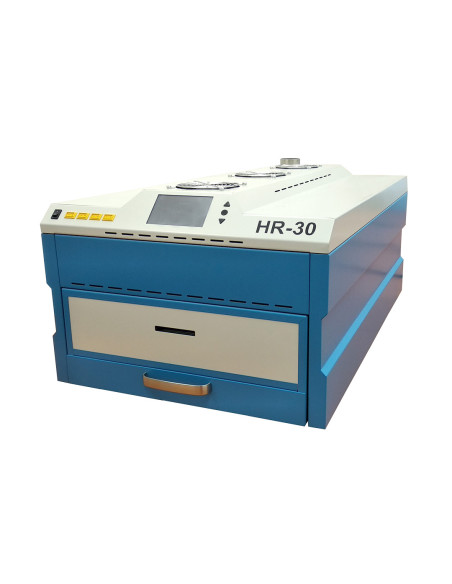

Velká reflow pec HR-30 s podporou N2 a odsáváním

Velká přetavovací pec pro DPS až do délky 600 mm. Nová největší přetavovací pec pro SMT výrobu prototypů a malých sérií DPS. Vše v jednom: instalace N2 atmosféry, měření profilu na DPS se 4 termočlánky, odsávání výparů z komory ze dveří.

HR-30 je zásuvková reflow pec nové generace navrhovaná přednostně pro bezolovnaté pájení. V komoře je umístěno 10 halogenových zářičů pro rychlý nárůst teploty. Dvě topné spirály spolu s vnitřními ventilátory zaručují rovnoměrné rozložení teploty i v místech tzv. tepelných stínů. Takto dosažený relativně malý rozdíl teplot mezi součástkami skvěle vyhovuje pro bezolovnaté pájení.

Předností zásuvkové jednokomorové reflow pece je možnost nastavení zvláštního teplotního profilu pro každou desku, přičemž maximální doba pájení není prakticky omezena. HR-30 umožňuje zadávat 3 typy programů

- sedlový - nastavují časy a teploty předehřevu a reflow
- lineární - nastavuje se nárůst teploty zvlášť v každém z 5 segmentů
- sušící - udržuje nastavenou teplotu až po dobu 16 hodin

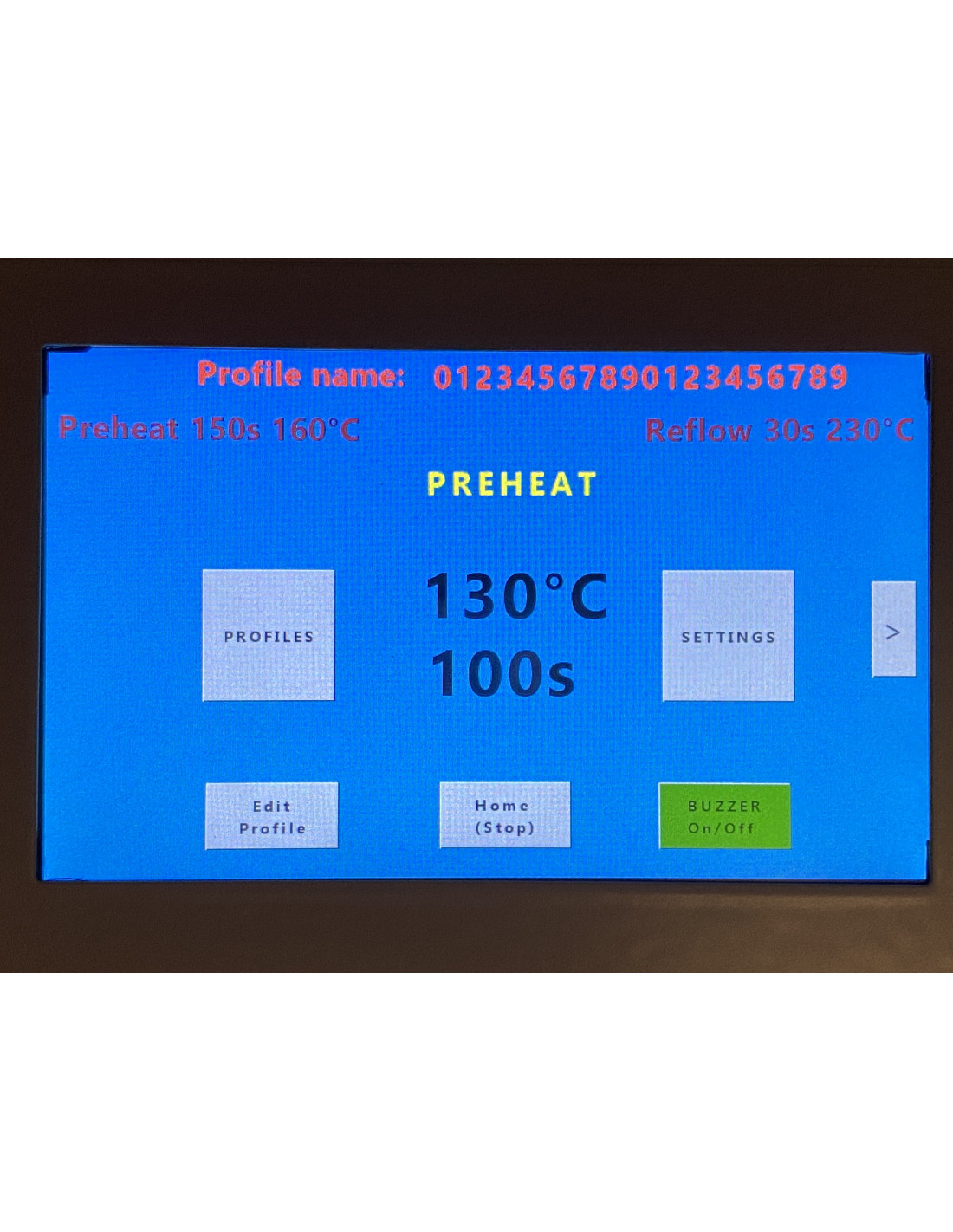

Kromě těchto údajů se nastavuje také použití dusíku (čas otevření a uzavření ventilu), délka výsuvu dveří, otáčky chladicích ventilátorů po skončení přetavení a otevření dveří. Údaje se zadávají buď přímo přes dotykový displej pece, nebo pomocí Windows programu z připojeného PC. Software HR-WIN kromě zadávání parametrů programů, archivuje programy z pece, nahrává a zaobrazuje naměřená teplotní profily

Pec HR-30 je konstruována jako autonomní zařízení. Pájená deska se vloží na rošt ve dveřích a stisknutím tlačítka se dvířka sama uzavřou a probíhá pájecí proces. Po ukončení pájení se deska na roštu vysune ven, kde probíhá nucené chlazení jak DPS, tak i vnitřku komory.

Pro přesné sledování a záznam teploty až z 8 kanálů doporučujeme použít Datalogger MTP-05.

Technické údaje:
Max. velikost DPS: 600 x 410 mm
Max. teplota předehřevu: 200 °C
Doba předehřevu: 10-600 s
Max. teplota přetavení: 260 °C
Doba předehřevu: 1-300 s
Max. teplota sušení: 150 °C
Čas sušení: 1-999 minut = 16 hodin
Počet programů: 99, reflow (sedlový / lineární) nebo sušící
Max. výška součástek na DPS: 55 z vrchní strany a 30 mm ze spodní strany
Napájení: třífázové, 3 x 400 V, 50 Hz
Příkon : maximálně 7800 W, průměrně 3500 W
Chlazení: 4 ventilátory pod roštem, 4 x 720 lt/min (nastavitelné)
Odsávání 1 + 2: 1. Ze dveří během běhu programu, 2. Zevnitř komory 1500 l/min po skončení přetavení
Spotřeba N2: průměrně 560 lt/hod, maximálně 1200 lt/hod.
Tlak N2: 2-6 bar
Spojení s PC: USB 2.0
Rozměry dxšxv: 896 x 545 x 420 mm
Hmotnost max: 47 kg
