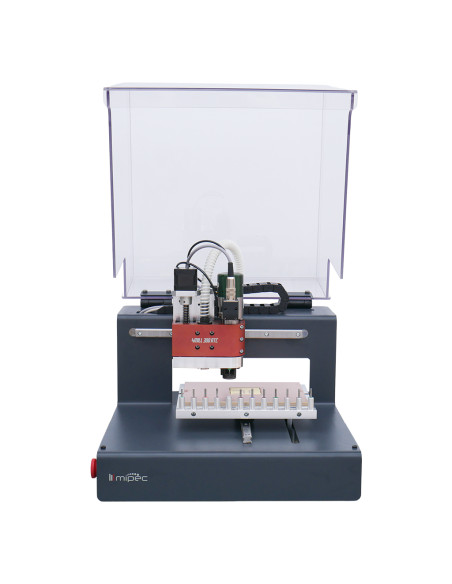

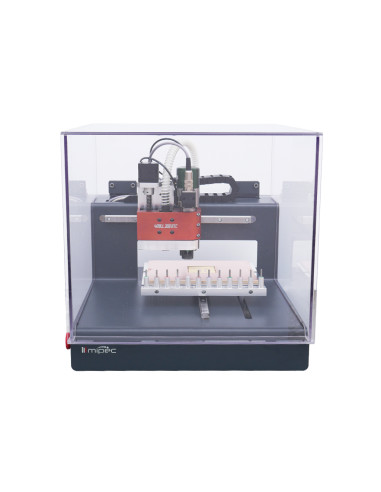

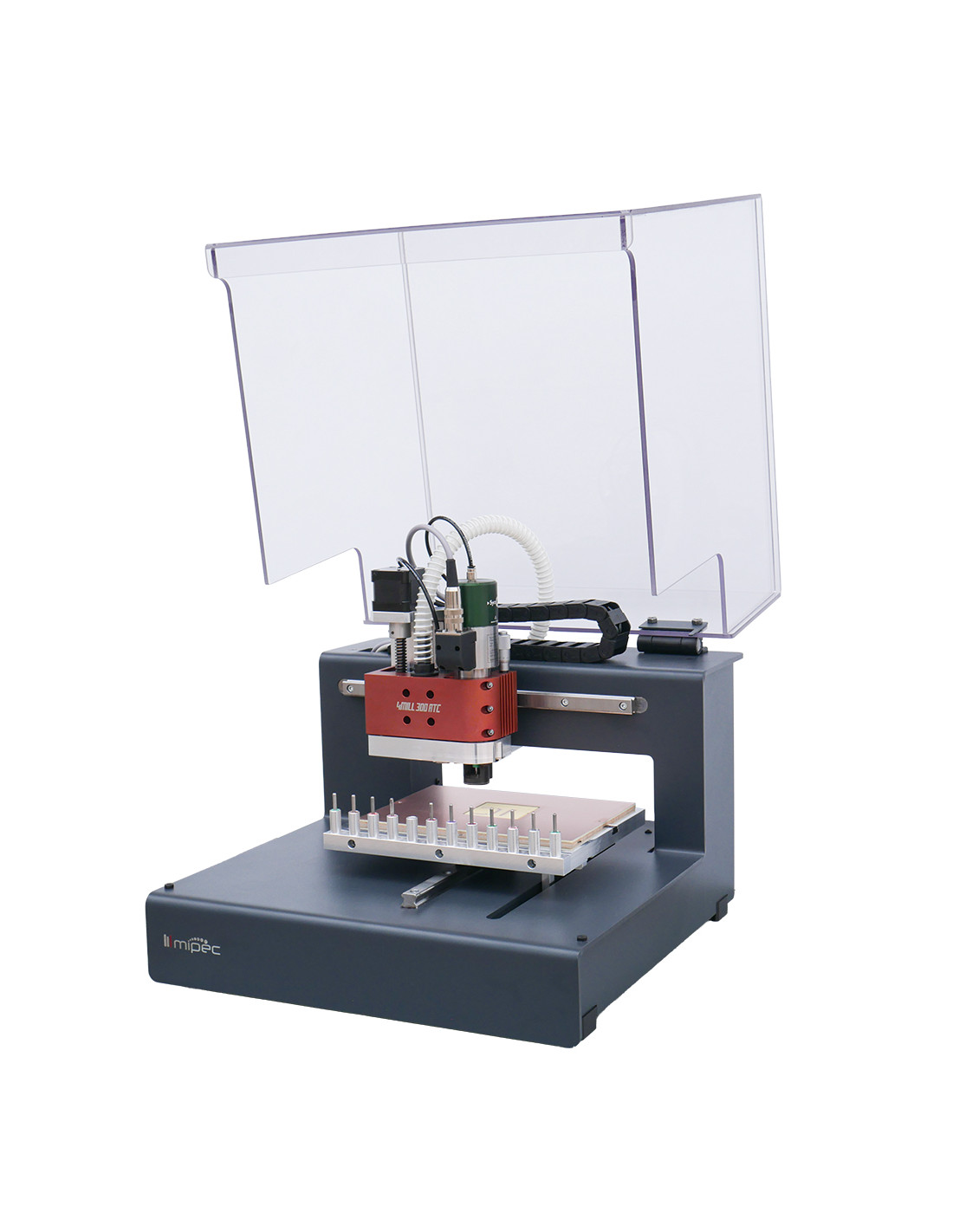

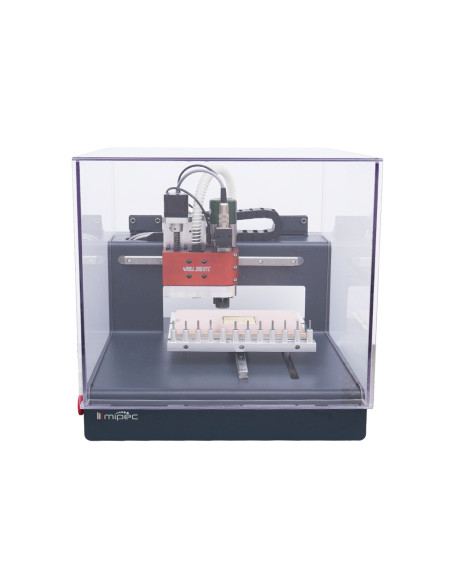

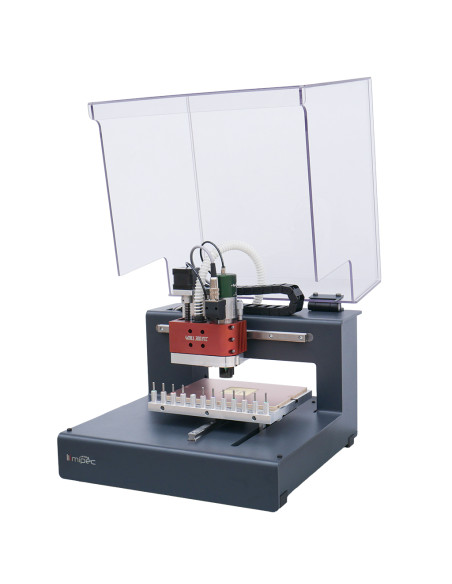

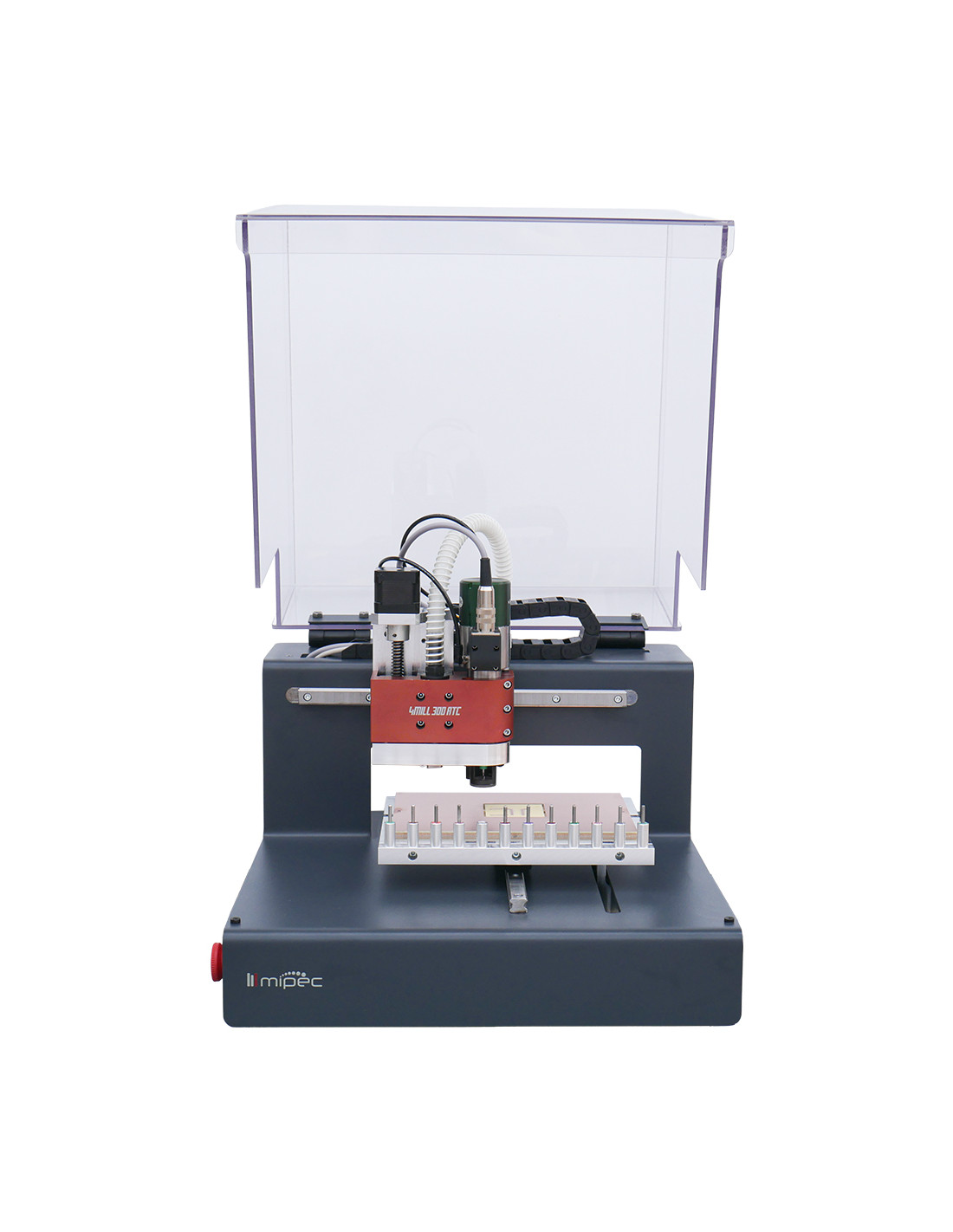

CNC frézka pro výrobu DPS MIPEC 4MILL300ATC s automatickou výměnou nástrojů

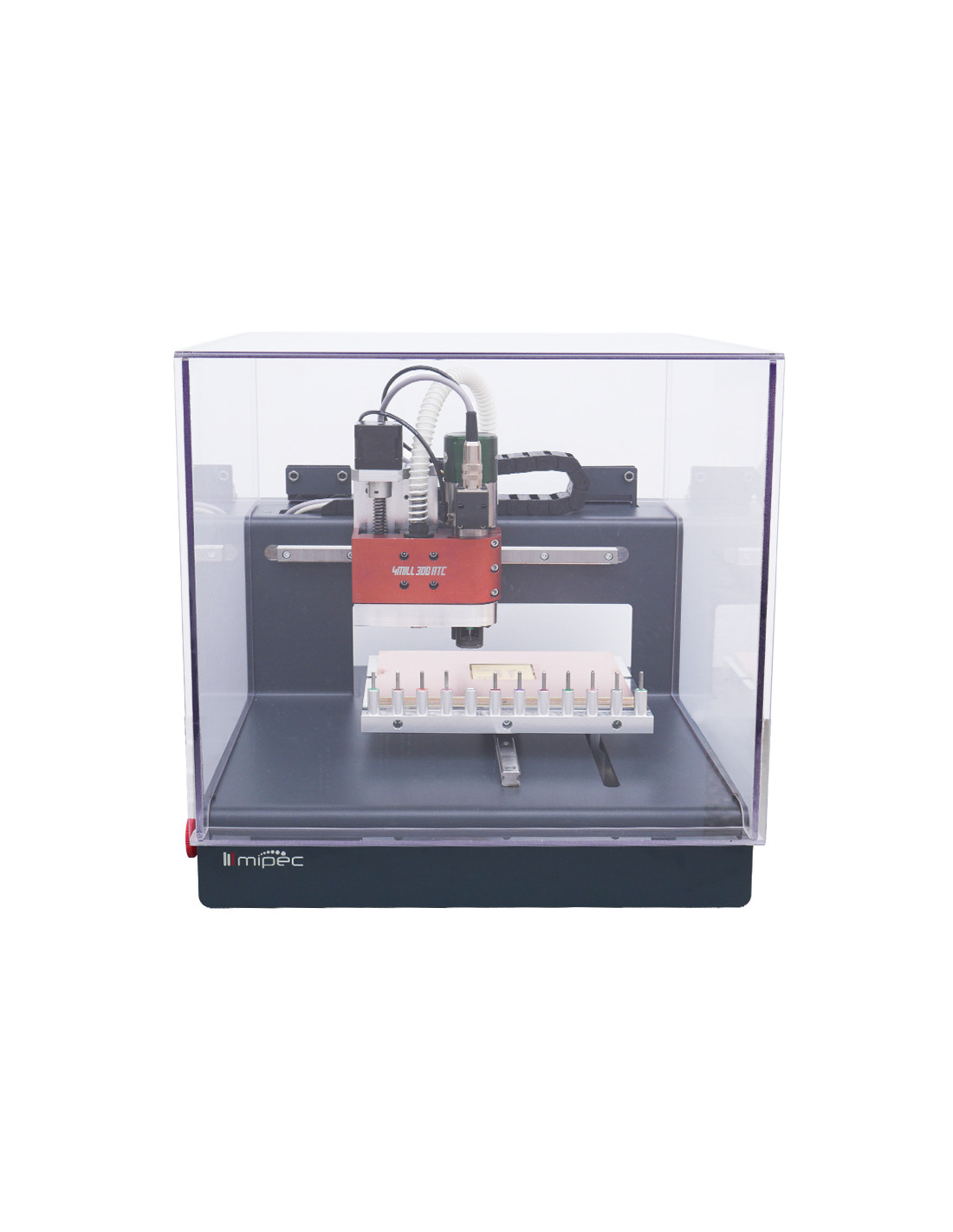

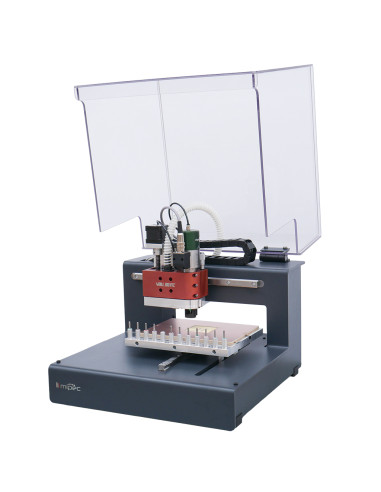

Frézka 4MILL300ATC kombinuje veškeré funkce frézky 4MILL300 s pohodlnou automatickou výměnou až 12-ti nástrojů pomocí pneumatické kleštiny, kterou je možné ovládat i manuálně. Frézka je určena pro výrobu prototypů a malých sérií jednostranných i oboustranných DPS a díky automatické výměně nástrojů nevyžaduje pozornost operátora během frézování jako frézka s manuální výměnou nástrojů. Frézka je dodávána kompletně nastavená, přípravená k použítí, Uživatel pouze musí přiřadit nástroje k jednotlivým pozicím v toolchangeru dle požadavku projektu.

V některých firmách může být problém obhájit si nákup frézky DPS, protože nenabízí dostatek aplikací, které by umožnily přiměřenou návratnost relativně vysokých pořizovacích nákladů. Frézka 4MILL300ATC je navržena tak, aby vyhovovala potřebám právě těchto uživatelů. Výhodou je nižší cena než u konkurenčních profi frézek DPS.

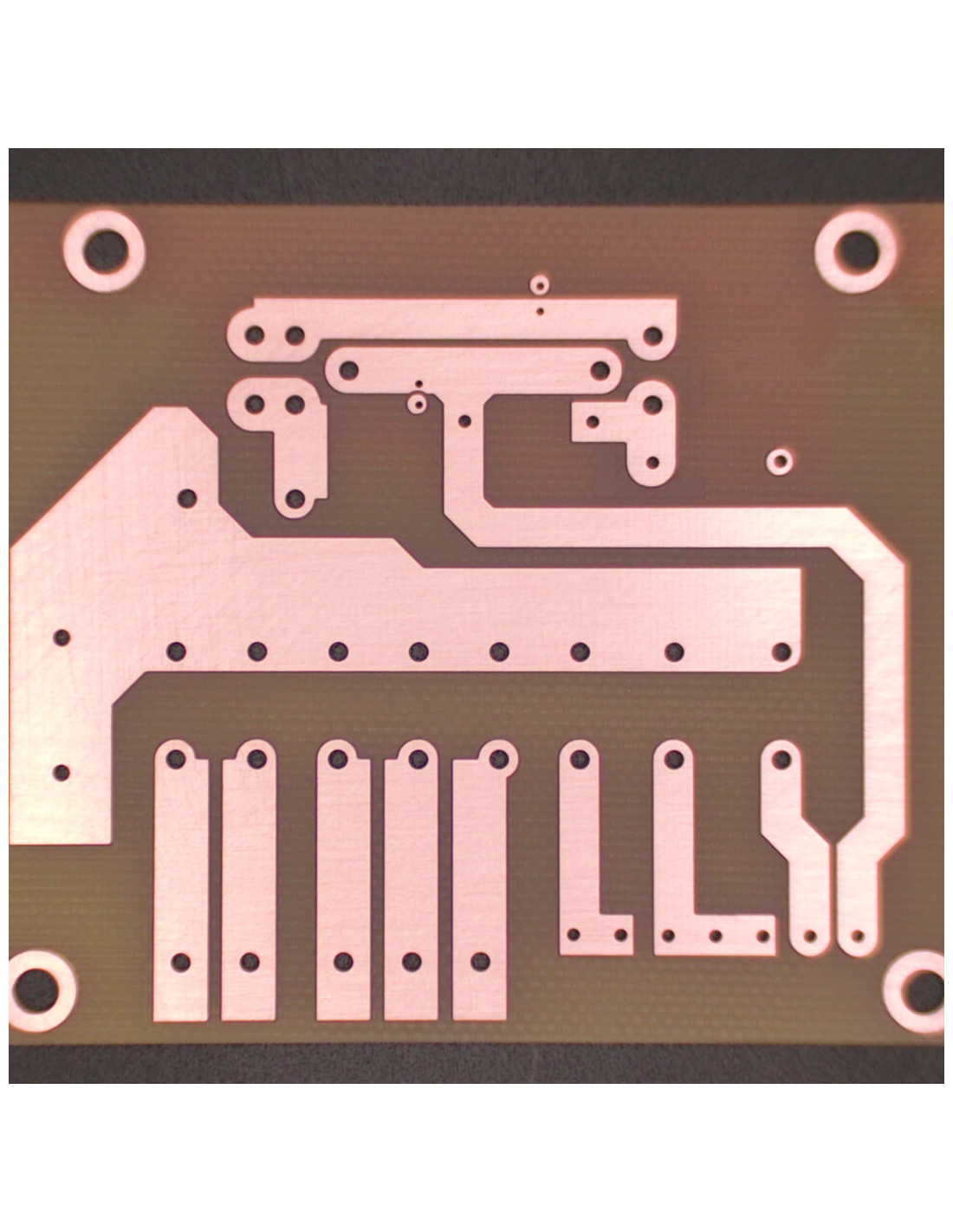

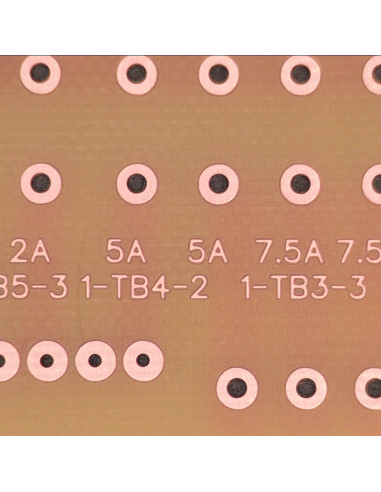

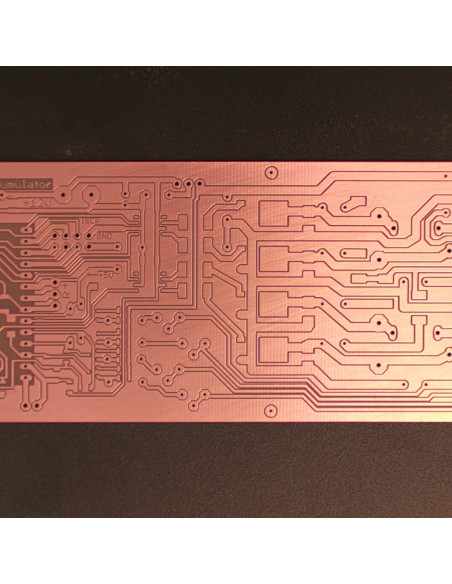

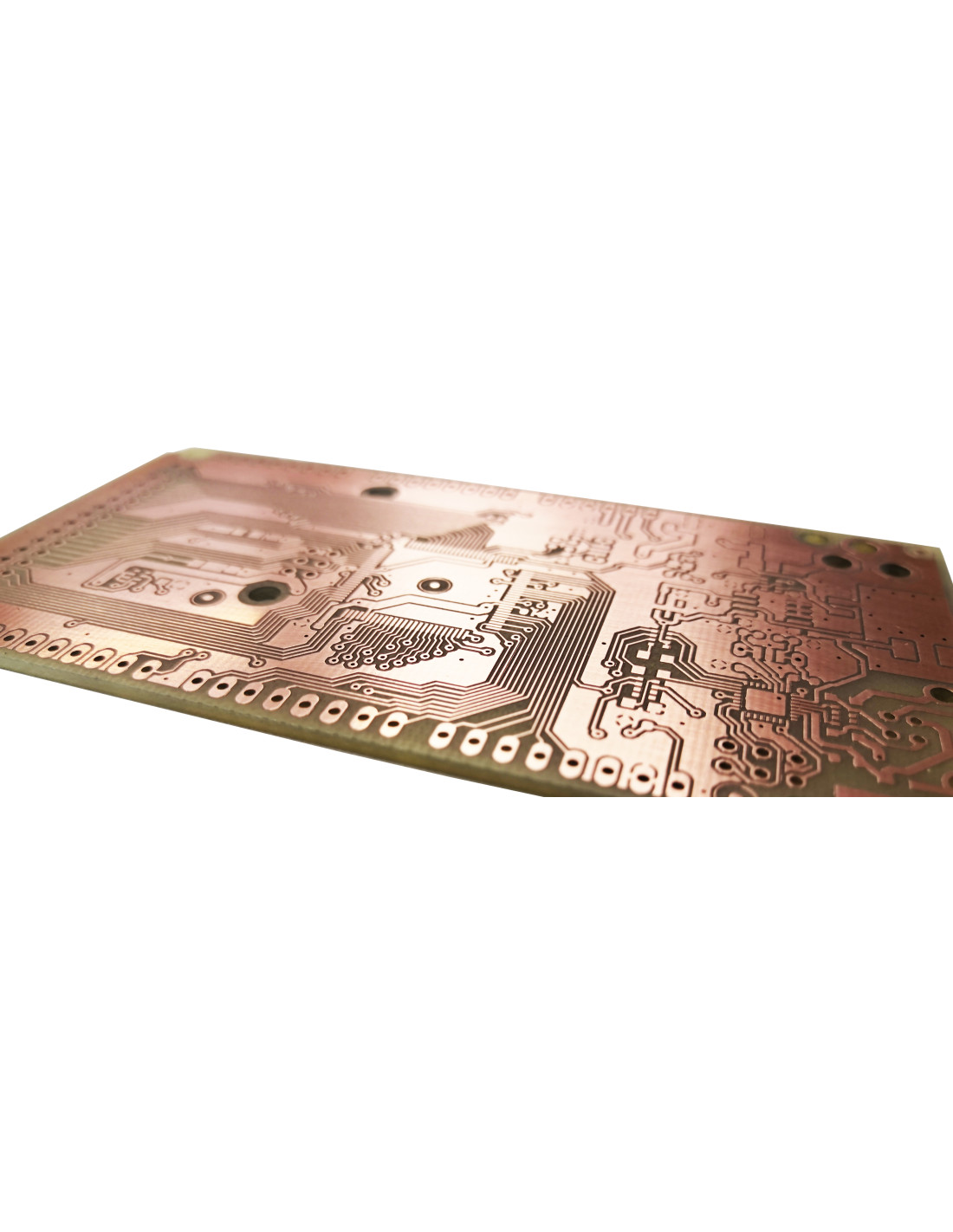

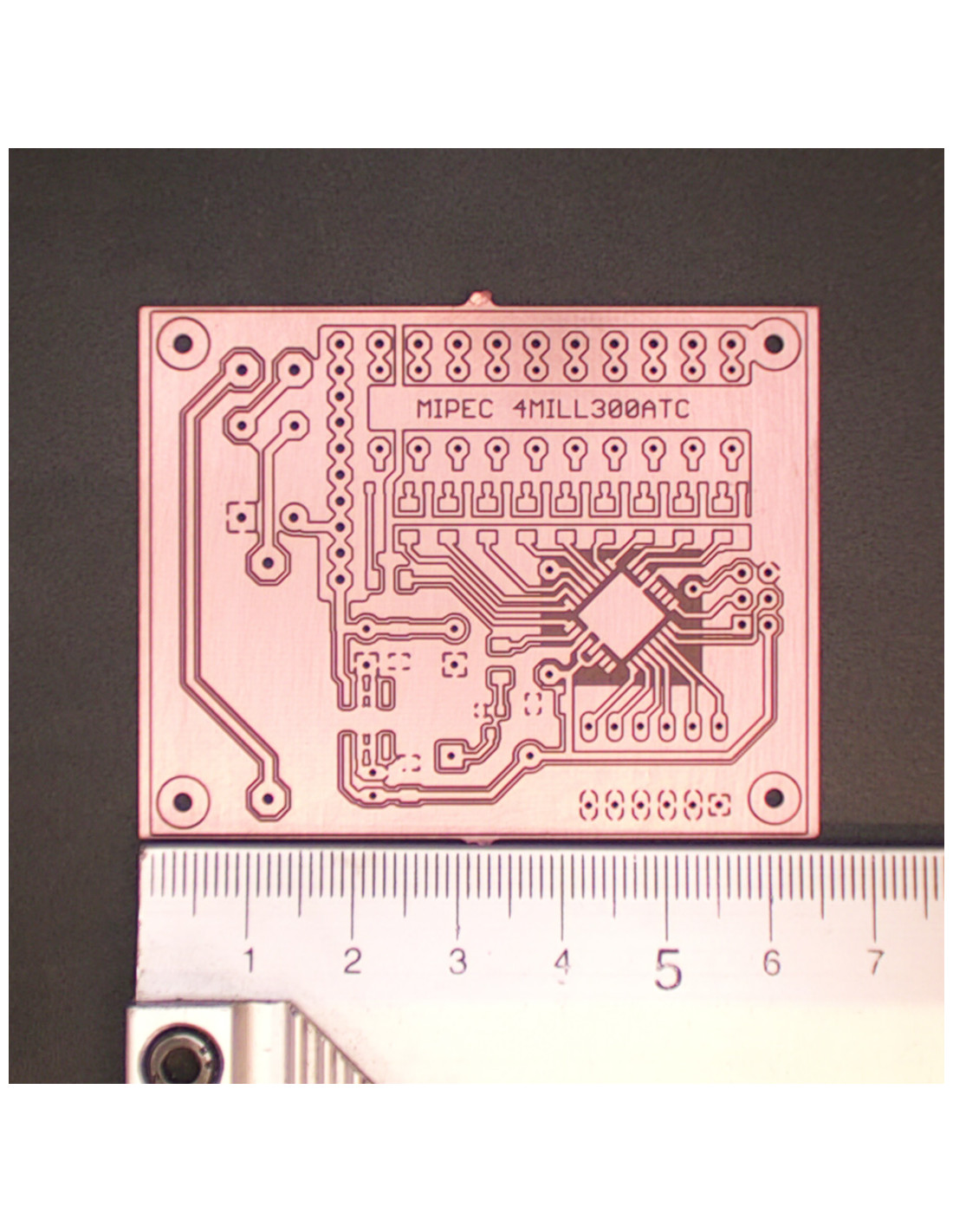

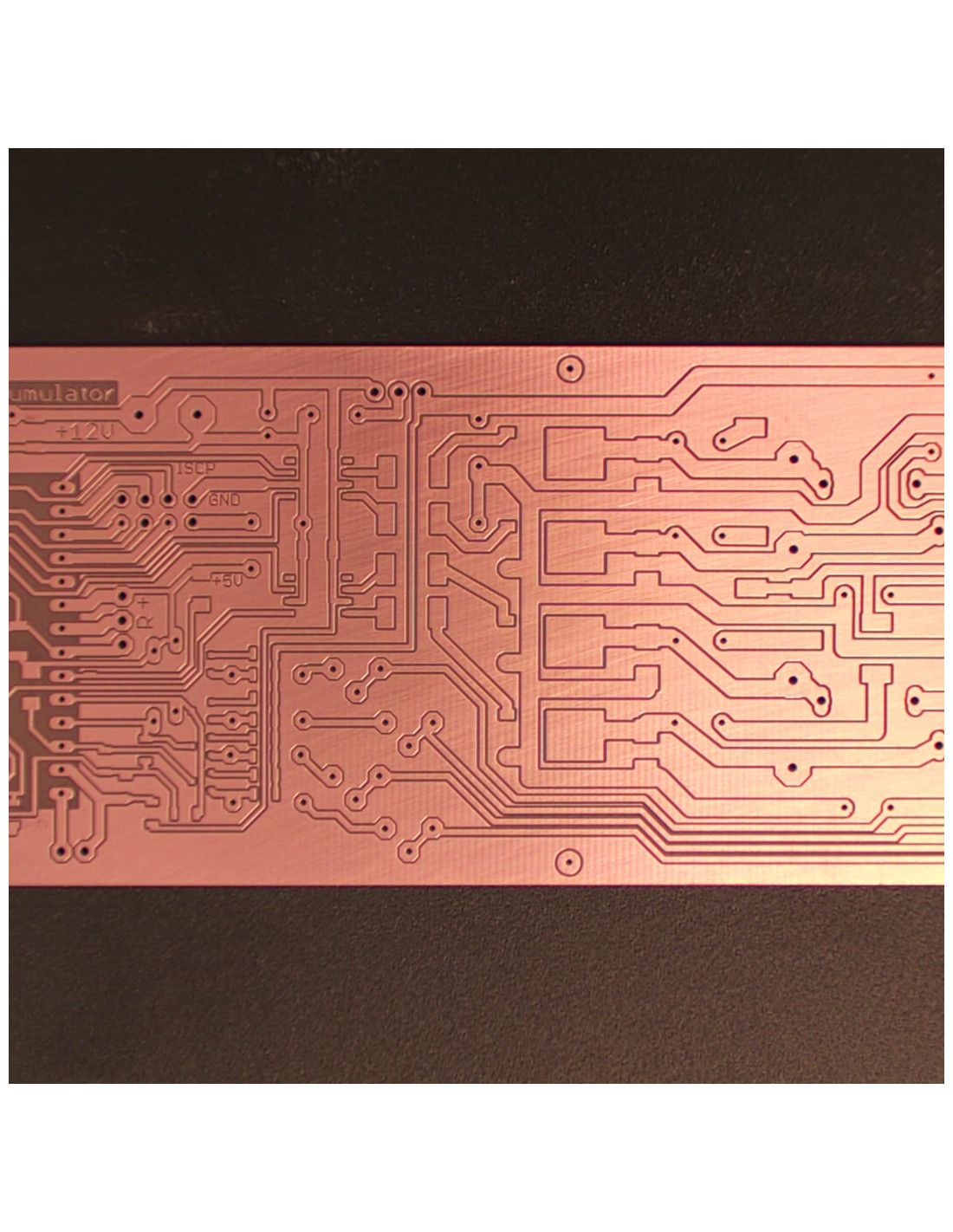

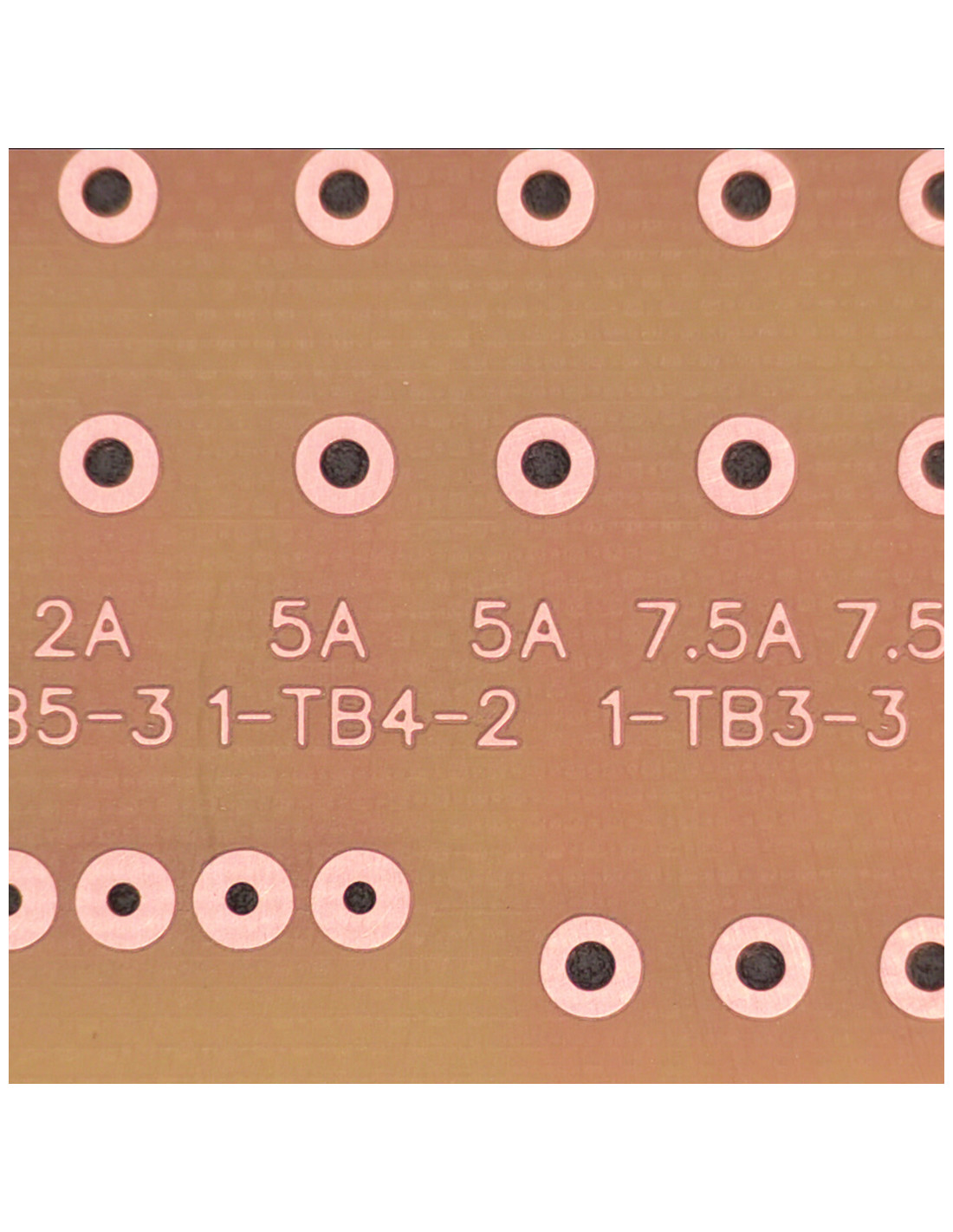

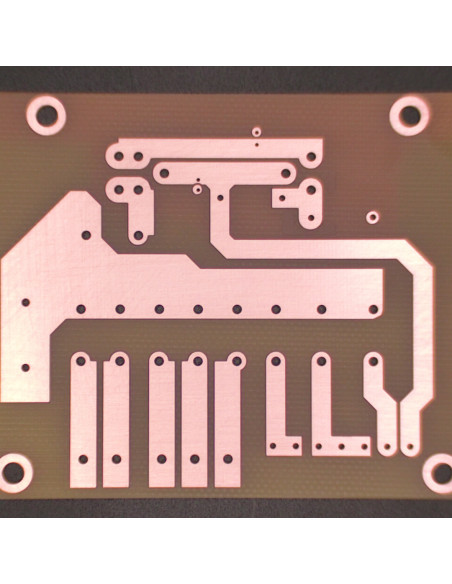

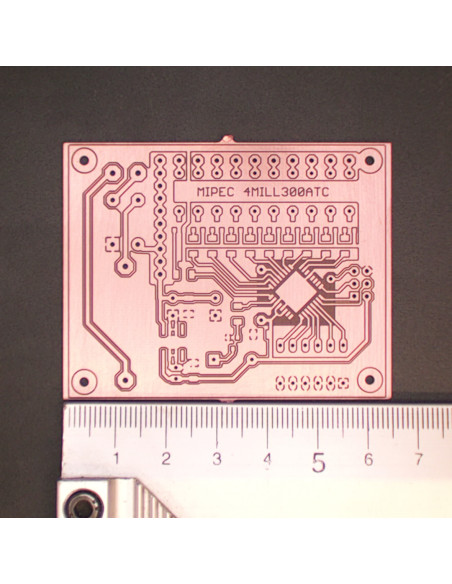

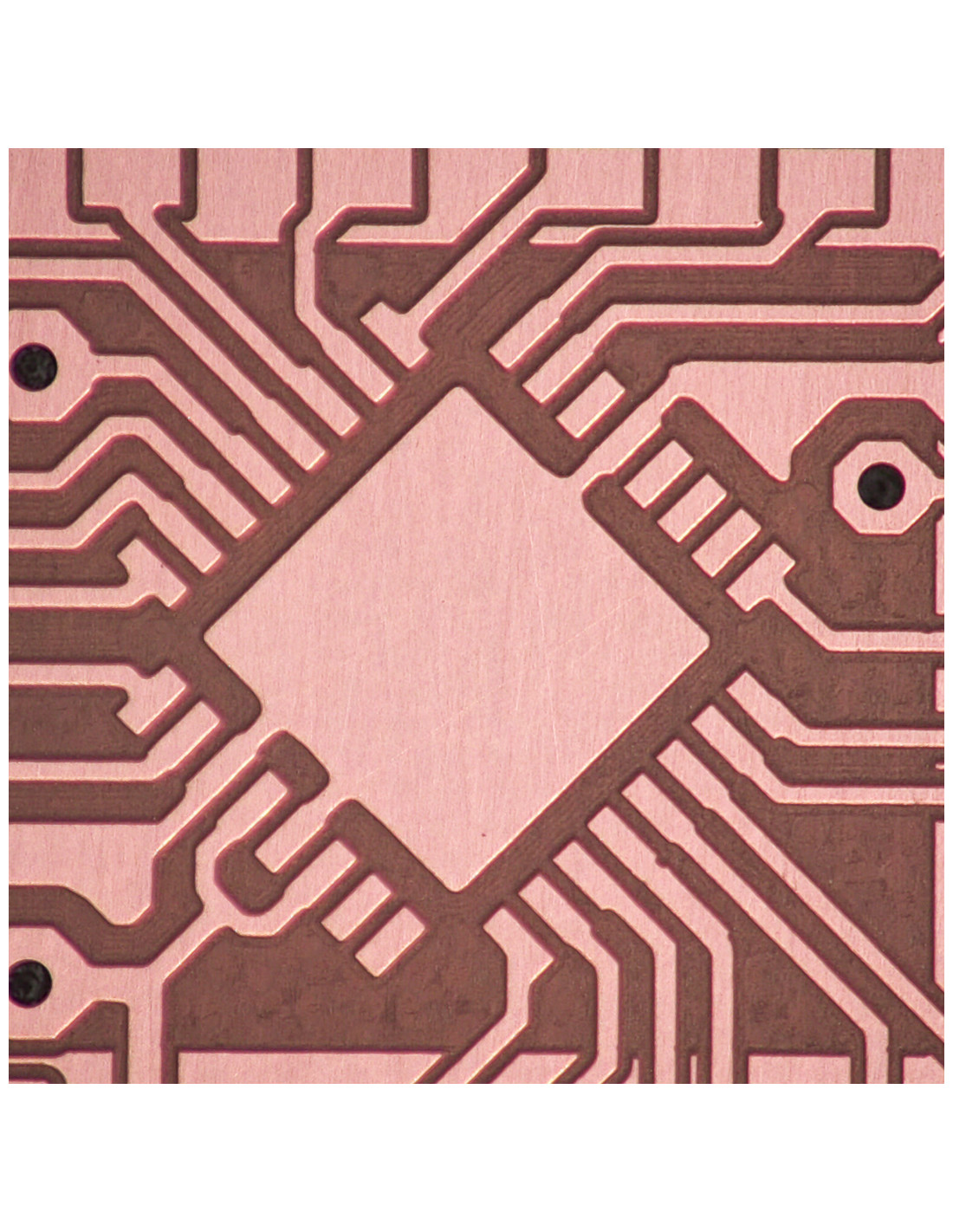

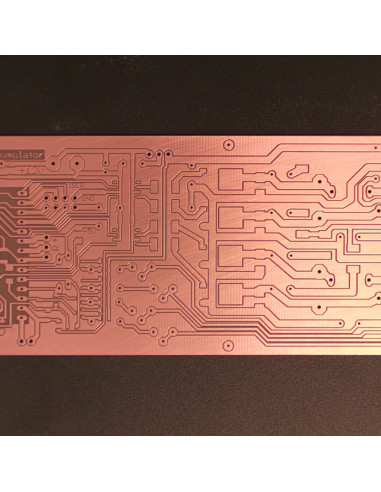

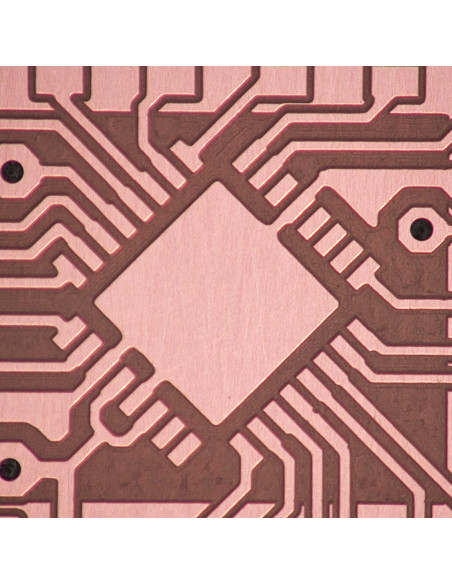

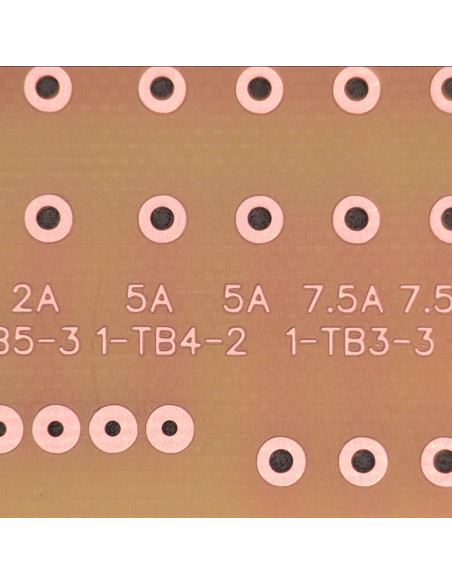

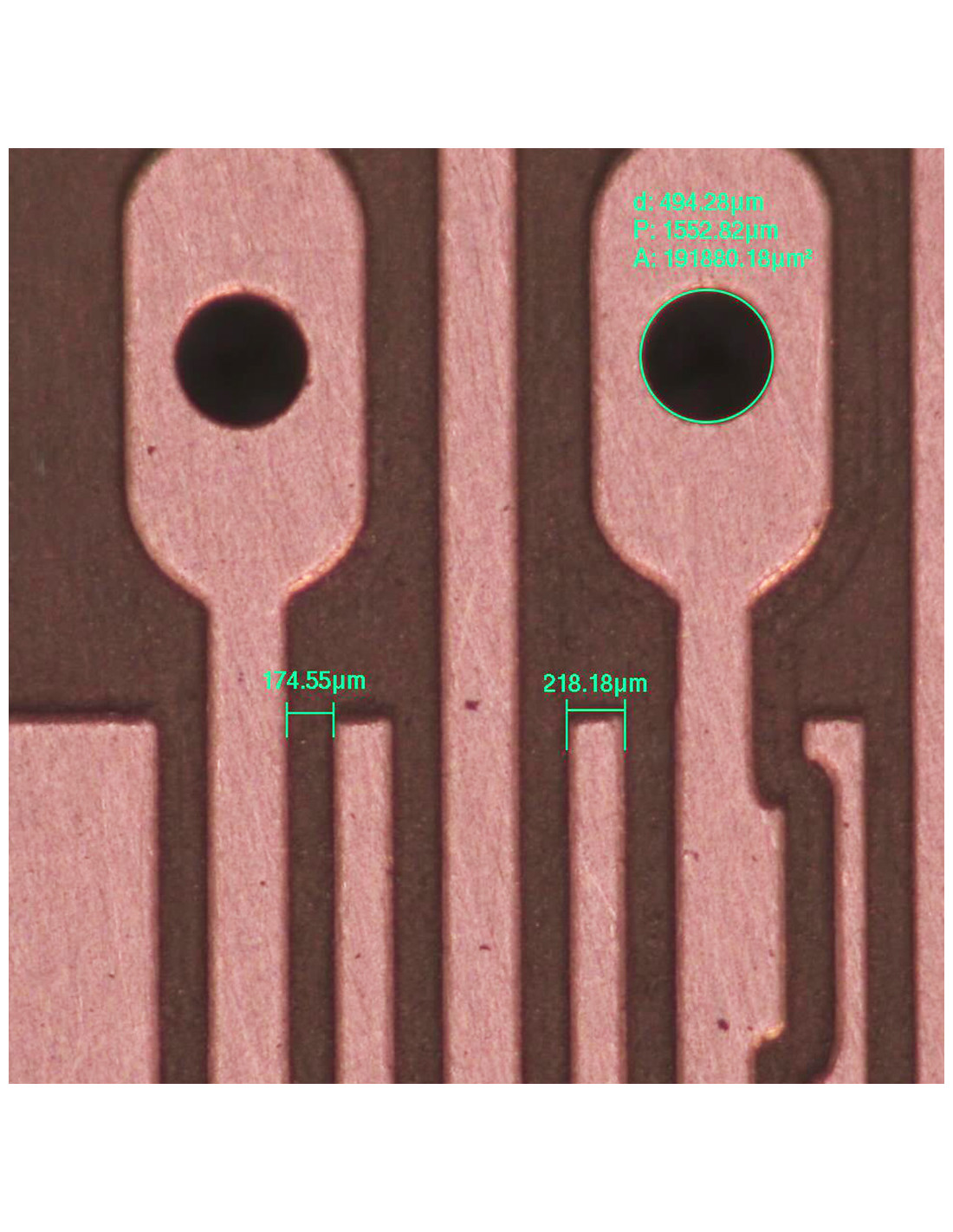

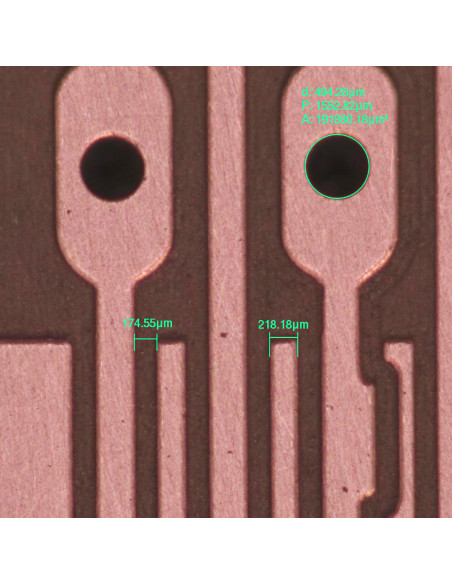

V naprosté většině aplikací je však frézka 4MILL300ATC používána pro výrobu prototypů případně malých sérií DPS. Frézka je schopna se základními nástroji frézovat izolační dráhy na DPS s vysokou přesností. Lehce dosáhnete frézovaných izolačních drah o šířce 0,1mm a vyvrtáte otvory o průměru 0,2mm.

Výroba vlastních DPS má své výhody. Po dokončení návrhu může být deska připravena pro zpracování během několika minut, nanejvýš během několika hodin. CNC frézka 4MILL300ATC významně zkracuje dobu výroby desek plošných spojů.

Vynikající přesnost

Frézka 4MILL300ATC je opatřena přesnými vodícími šrouby s precizními maticemi zabraňujícími Backlash efektu. Proto jsme schopni zaručit vysokou přesnost obrábění!

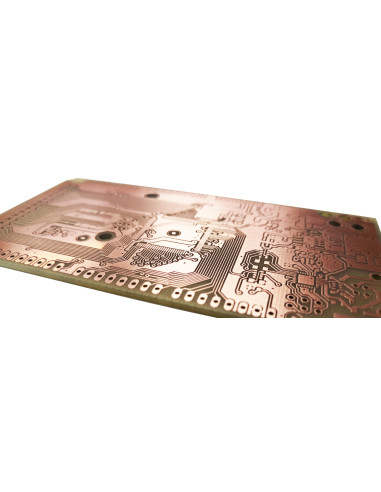

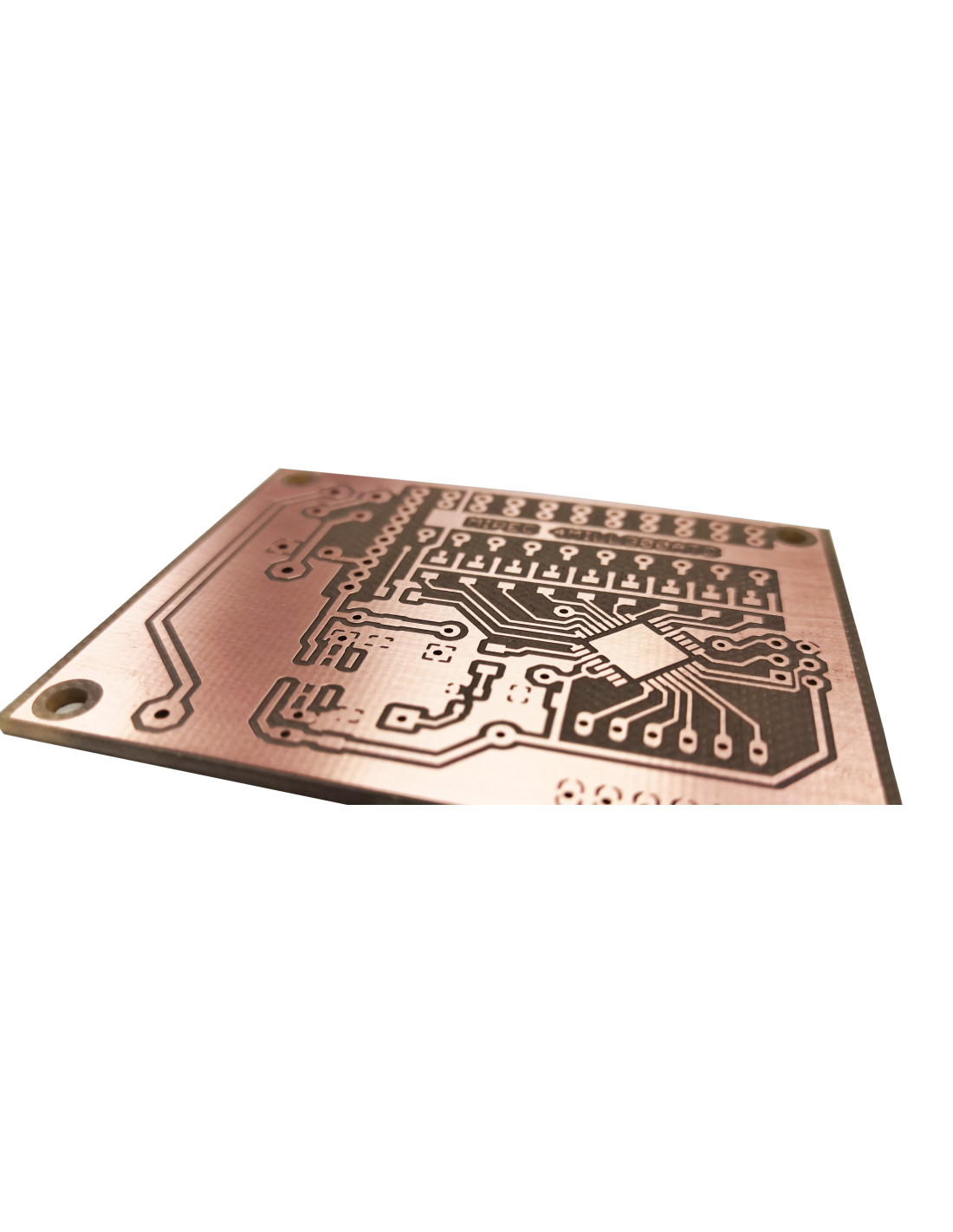

Výroba oboustranných DPS

Frézka 4MILL300ATC je v základu vybavena hliníkovým pracovním stolem, který má jednu T-drážku uprostřed. V T-drážce jsou osazeny kameny opatřené kolíčky, které jednak slouží pro bezpečné uchycení frézované DPS a jednak zaručují přesné ozrcadlení po otočení materiálu při výrobě oboustranných DPS. Nastavení hloubky frézování s přesností mikrometrů.

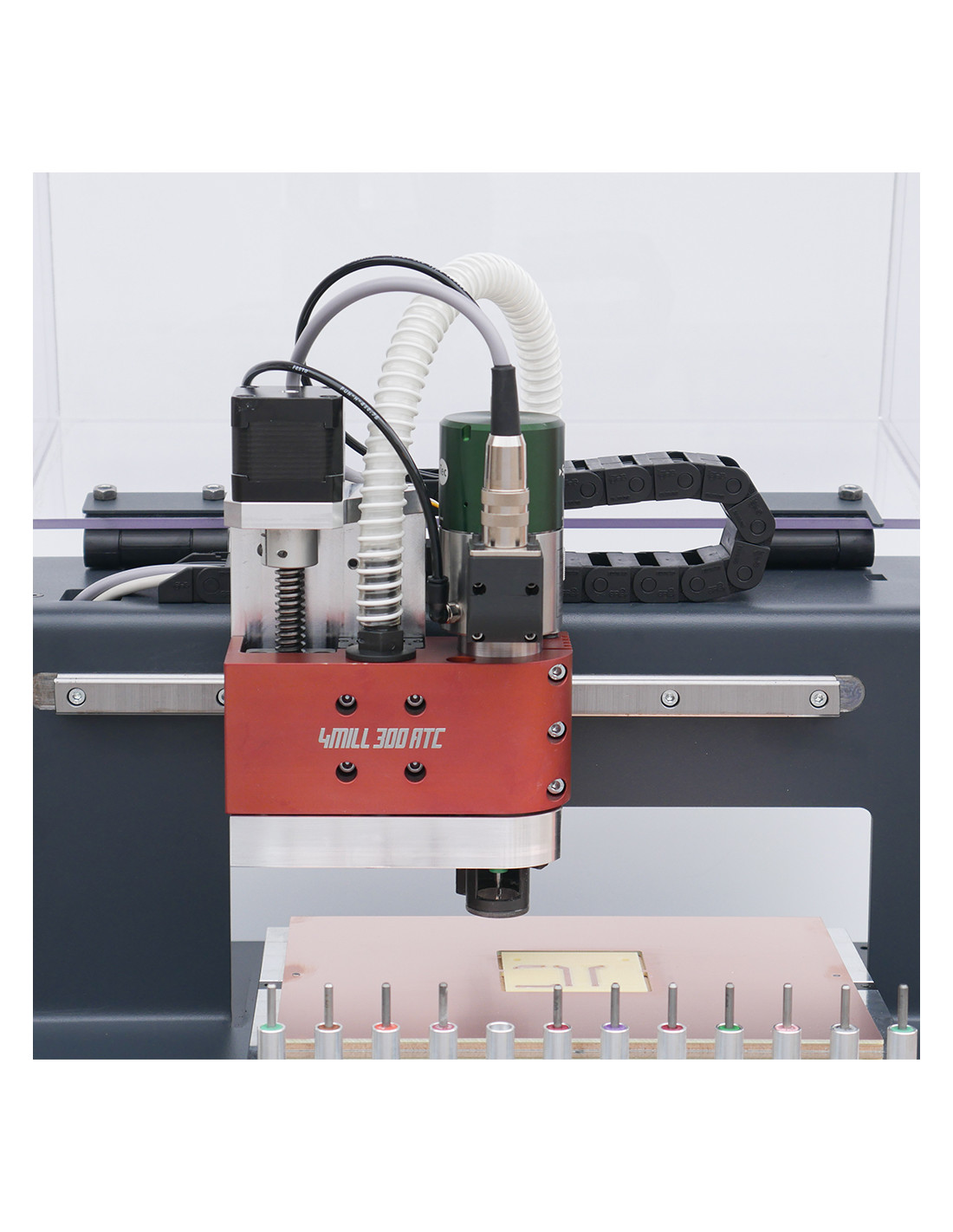

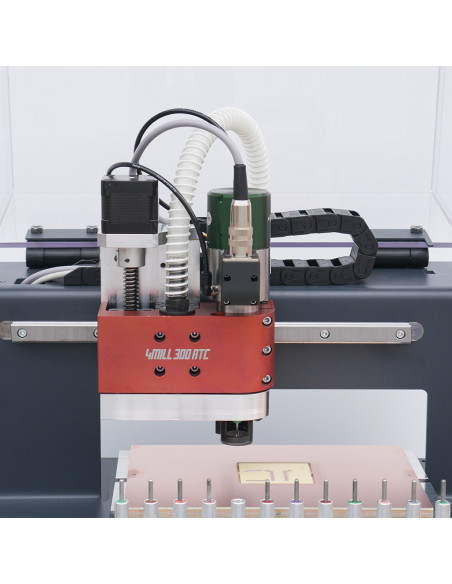

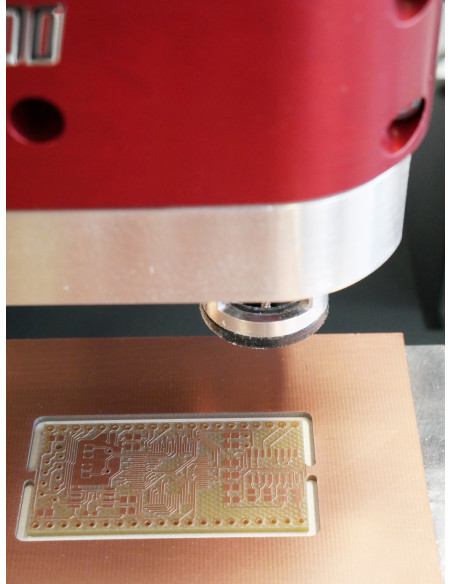

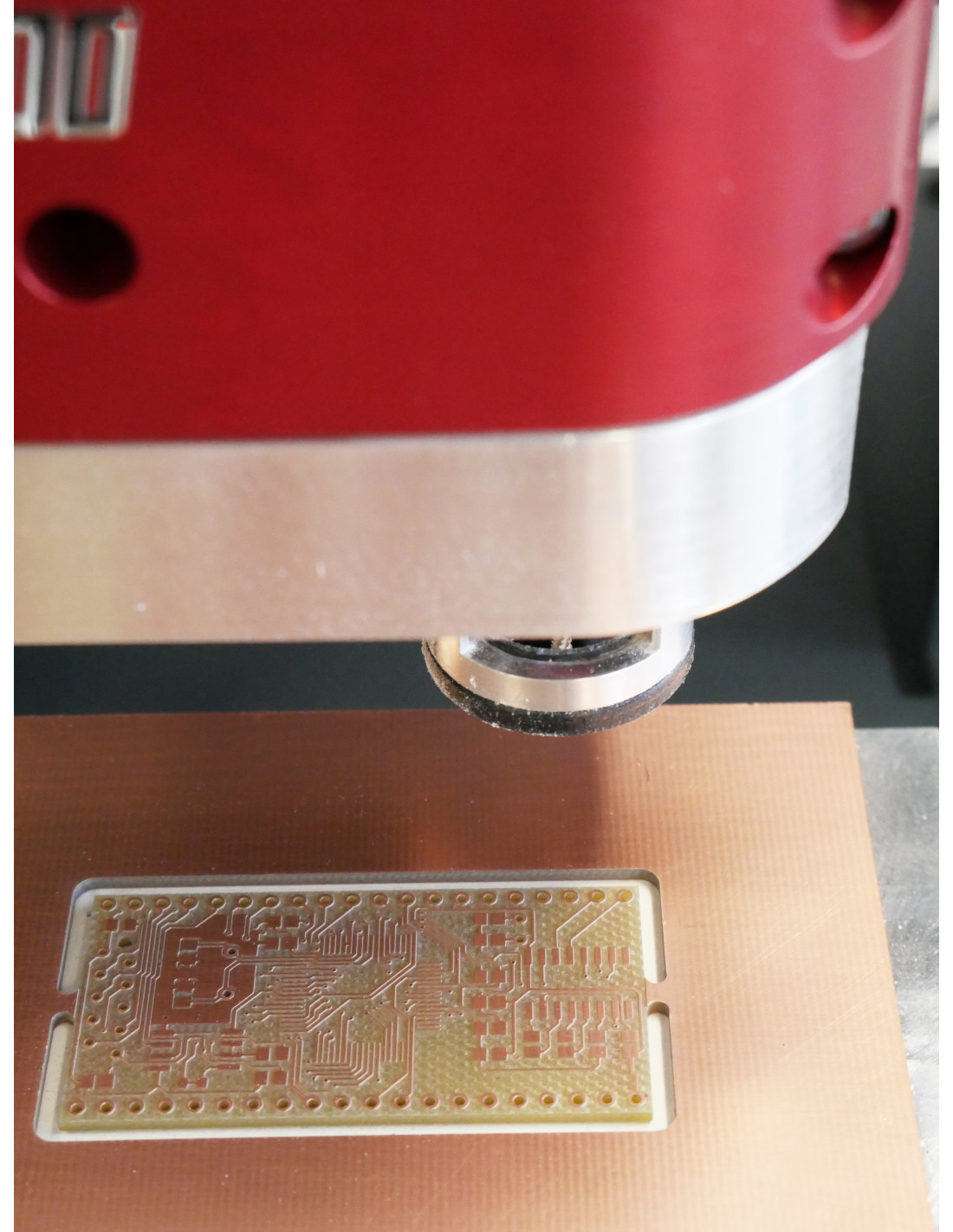

Přesné nastavení hloubky je důležité pro gravírování jemných motivů, jakožto i u frézování DPS. Pro perfektní výsledky musí být možné nastavovat hloubku frézování v řádech mikrometrů. 4MILL300ATC má unikátní frézovací hlavu s mikrometrickým nastavením. Tento frézovací hlava má také integrovanou odsávací komoru pro odtah prachu.

60.000 ot./min, vysoce přesné vřeteno

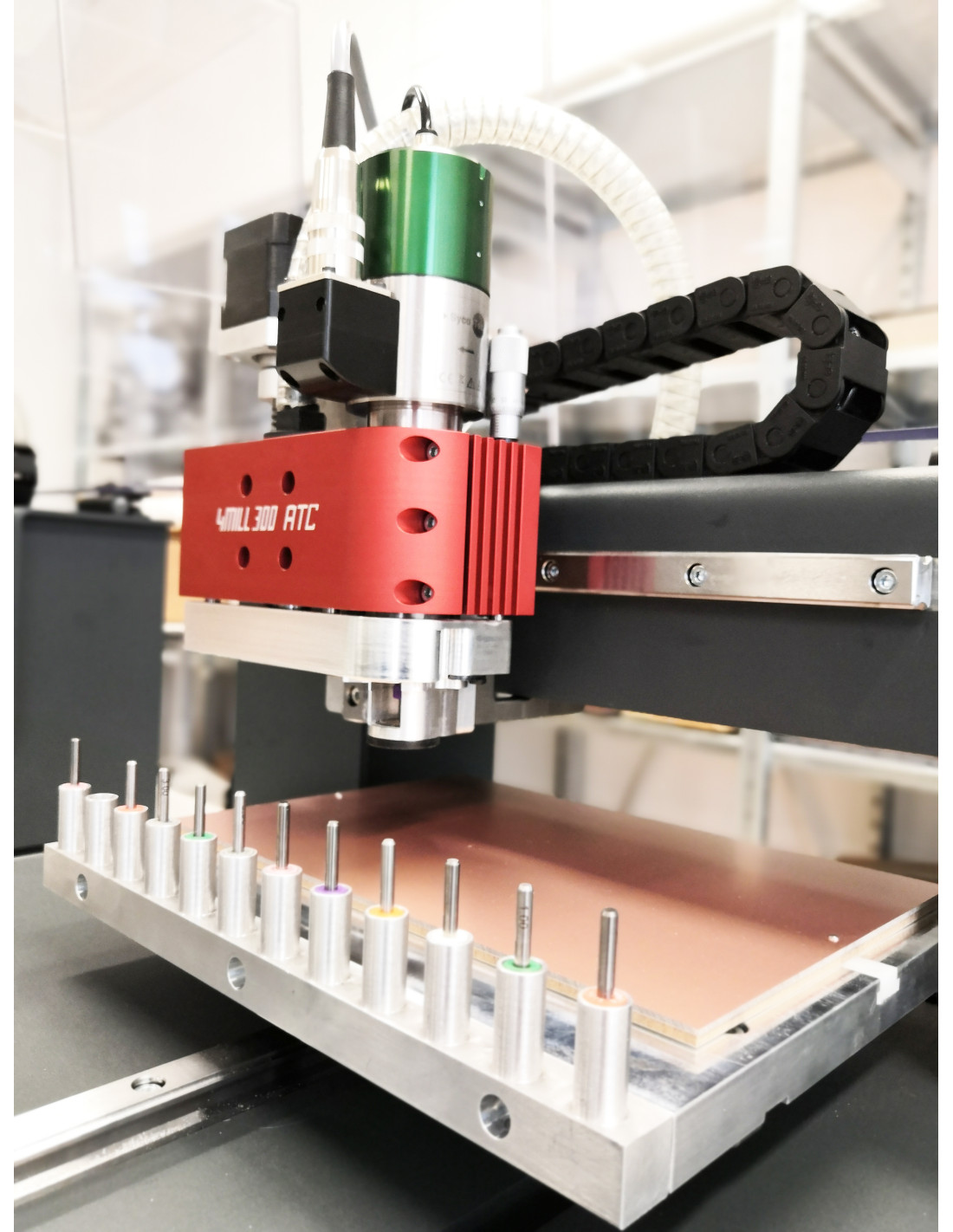

Pro precizní okráj frézované dráhy bez otřepů nebo pro frézování velmi jemných objektů je nezbytné mít zařízení s přesným vřetenem a vysokými otáčkami. Výměna frézovacích nástrojů je automatická díky pneumatické kleštině. Ta vyžaduje k výměně nástrojů tlakový vzduch 0,6MPa. Tlakový vzduch je zároveň využíván i k chlazení vřetene. Pro chlazení vřetene je nutný průtok vzduchu 50l/min.

Nejlepší software na trhu

Všechny frézky Mipec jsou dodávány včetně vlastního softwaru TrackMaker, který slouží pro ovládání frézky, import dat z návrhového softwaru a jejich editaci a pro přípravu projektu. Příprava dat pro frézování DPS je velmi snadná díky intuitivnímu uživatelskému rozhraní. Nejsou nutné jakékoli předchozí zkušenosti s programováním nebo ovládáním CNC strojů. Díky TrackMakeru můžete importovat a editovat Vaše gerber data. TrackMaker pak sám navrhne způsob frézování, včetně návrhu nástrojů pro frézování a vrtání. Dráhy nástroje i nástroje samotné můžete rovněž změnit podle potřeby.
